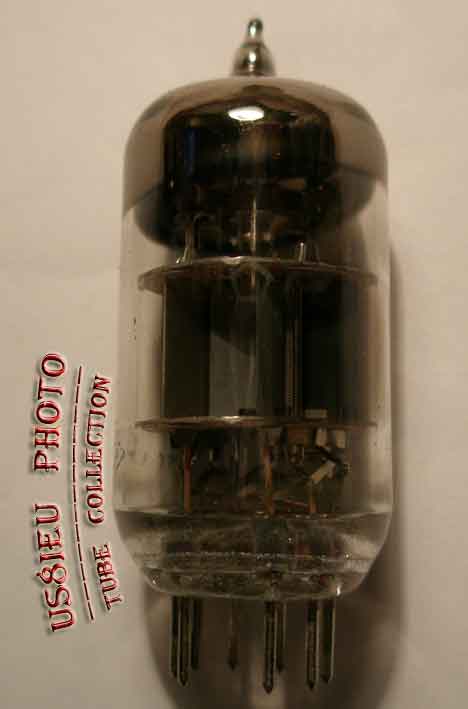

6Н1П — Двойной триод с отдельными катодами
Двойной триод
Предназначен для усиления напряжения низкой частоты.
Применяеться в предварительных каскадах, фазоинверторах и каскадах развертки телевизионных приемников.
Является аналогом лампы 6Н8С. Обе лампы взяимозаменяемы.
Так-же есть версия лампы с повышенной надежностью 6Н1П-ЕВ и импульсный вариант 6Н1П-ВИ
Близкие по параметрам импортрые аналоги - B65 ECC82 6CC10 6SN7GT 12SN7GT 12AU7 5963
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 750 часов.
Гарантийный срок хранения в складских условиях - 4 года

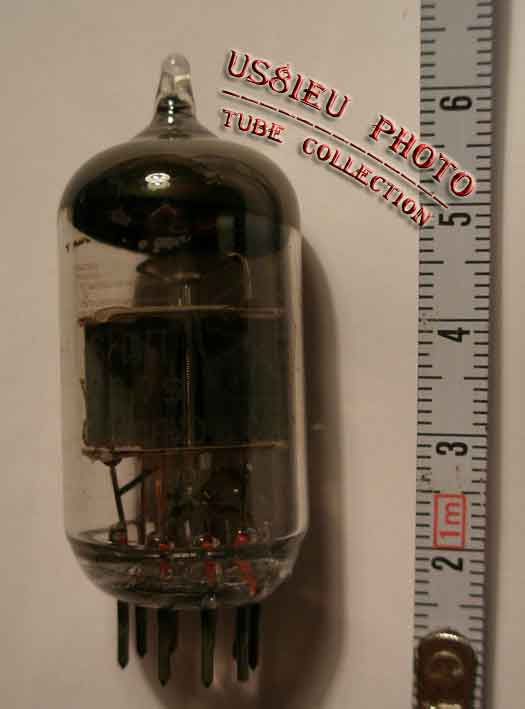

Выпускается в стеклянном пальчиковом оформлении.
Цоколь 9-штырьковый с пуговичным дном.
Вес - 15 гр.
По ГОСТ 8355-57 / 8355-66
ТУ СТ3.301.007

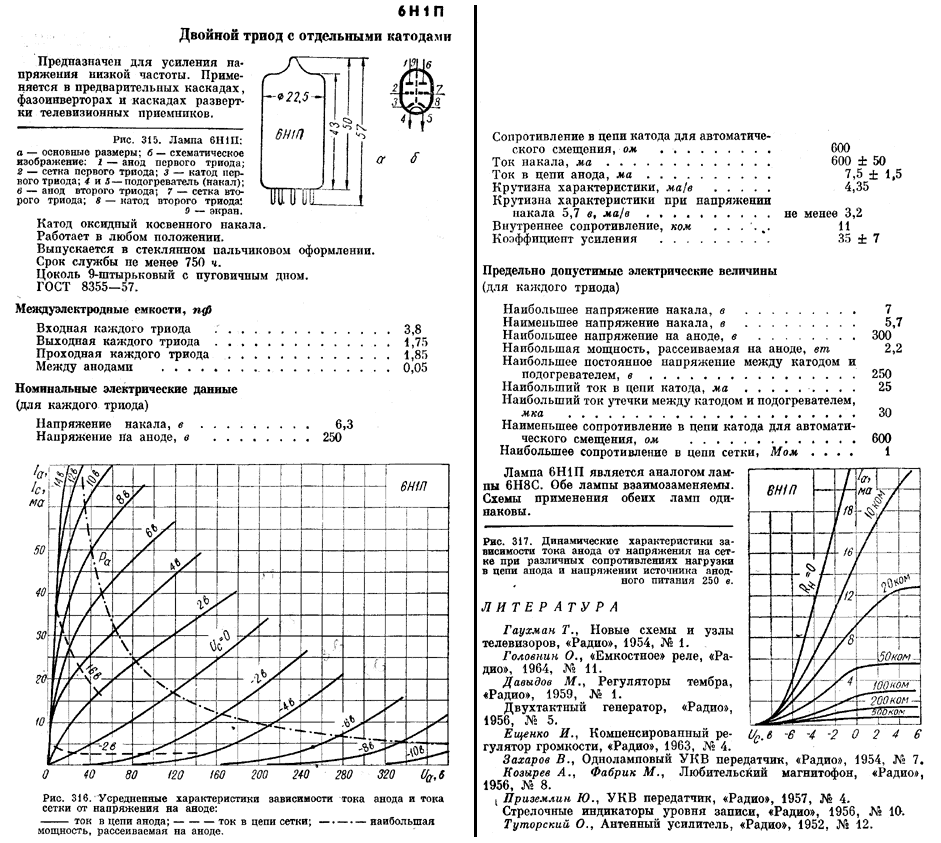

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 6.3 | Вольт |
| Напряжение на аноде | 250 | Вольт |
| Сопротивление в цепи катода для автоматического смешения | 600 | Ом |
| Ток в цепи накала | 600 ± 50 | миллиампер |
| Ток в цепи анода | 7.5 ± 1.5 | миллиампер |
| Крутизна характеристики | > 3.2 | мА/В |
| Внутреннее сопротивление | 11 | кОм |
| Коэффициент усиления | 35 ± 7 | |
| Обратный ток сетки | < 1 | мкА |
| Напряжение отсечки тока анода | < -20 | Вольт |
| Напряжение виброшумов, эфф. | < 80 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 3.8 | пФ |
| Выходная | 1.75 | пФ |
| Проходная | 1.85 | пФ |
| Между анодами | 0.05 | пФ |
| Катод-подогреватель | 5.6 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 5.7 - 7 | Вольт |
| Наибольшее напряжение на аноде | 300 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 2.2 | Ватт |
| Наибольшее постоянное напряжение между катодом и подогревателем | 250 | Вольт |
| Наибольший ток в цепи катода | 25 | миллиампер |
| Наибольший токутечки между катодом и подогревателем | 30 | мкА |
| Наибольшее сопротивление в цепи первой сетки | 1 | МОм |
| Температура баллона лампы | 180 | °C |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до +90 | °C |
| Относительная влажность при температуре 20 °C | 95 - 98 | % |
| Наименьшее давление окружающей среды | 20 | мм рт. ст. |
| Линейные нагрузки | 100 | g |
| Вибропрочность | 6 | g |
| Виброустойчивость | 6 | g |
