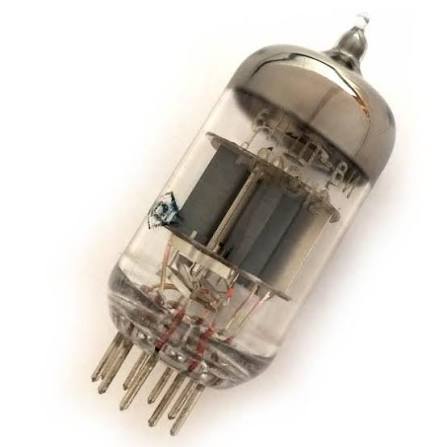

6Н1П-ВИ — Двойной триод для импульсного режима
Двойной триод
Предназначен для работы в импульсном режиме в устройствах специального назначения.
Версия 6Н1П для работы в импульсном режиме
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность при нормальной температуре - 3000 часов
Гарантийный срок хранения в складских условиях - 12 лет
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 9-штырьковый с пуговичным дном.
Вес - 15 гр.
ТУ СТ3.301.015
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 6.3 | Вольт |
| Ток в цепи накала | 650 ± 50 | миллиампер |
| Напряжение на аноде | 250 | Вольт |
| Сопротивление в цепи катода для автоматического смешения | 600 | Ом |
| Ток в цепи анода | 7.5 ± 1.5 | миллиампер |
| Ток анода в начале характеристики | < 10 | мкА |
| Коэффициент усиления | 35 ± 7 | |
| Крутизна характеристики | 4.45 ± 0.65 | мА/В |
| Напряжение отсечки тока сетки | < -1.3 | Вольт |
| Напряжение асимметрии усиления, эфф. | 2 | Вольт |
| Ток эммиссии импульсный каждого триода | 2 | Ампер |
| Обратный ток сетки | < 0.5 | мкА |
| Сопротивление изоляции анода | > 500 | МОм |
| Сопротивление изоляции сетки | > 500 | МОм |
| Напряжение виброшумов при ускорении 10 g, эфф. | < 80 | милливольт |
| Напряжение виброшумов при ускорении 6 g, эфф. | < 50 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 3.3 | пФ |
| Выходная первого триода | 1.75 [+0.7/-0.35] | пФ |
| Выходная второго триода | 1,95 [+0.65/-0.35] | пФ |
| Проходная | 1.75 | пФ |
| Между анодами | 0.07 | пФ |
| Катод-подогреватель | 5.6 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 5.7 - 7 | Вольт |
| Напряжение на аноде | 300 | Вольт |
| Напряжение на аноде при запертой лампе | 470 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 2.2 | Ватт |
| Наибольшая мощность, рассеиваемая на сетке | 0.15 | Ватт |
| Наибольший ток в цепи катода | 25 | миллиампер |
| Наибольшее постоянное напряжение между катодом и подогревателем | от - 250 до + 120 | Вольт |
| Наибольшее сопротивление в цепи сетки | 2 | МОм |
| Наибольшая температура баллона | 180 | °C |
| Время готовности | 30 | сек |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до +90 | °C |
| Относительная влажность при температуре 40 °C | 95 - 98 | % |
| Наименьшее давление окружающей среды | 5 | мм рт. ст. |
| Наибольшее давление окружающей среды | 3 | атм |
| Линейные нагрузки | 100 | g |
| Вибропрочность | 6 | g |
| Виброустойчивость | 6 | g |
