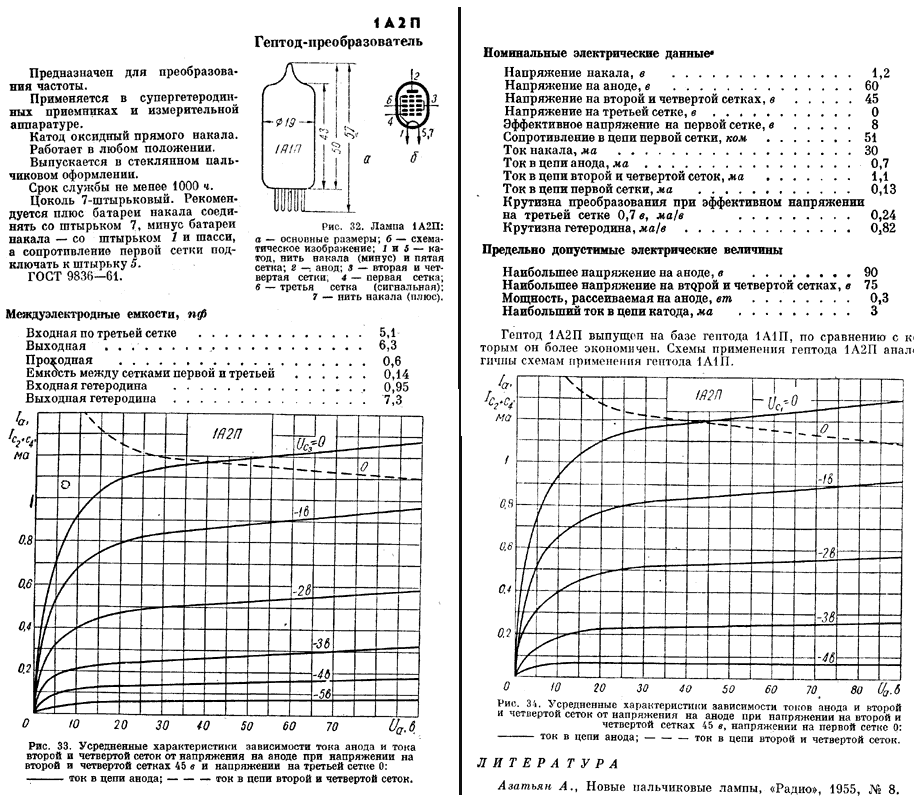

1А2П — Гептод-преобразователь
1A2P - Гептод-преобразователь
Предназначен для преобразования частоты. Применяется в супергетеродинных приемниках и измерительной аппаратуре.
Гептод 1А2П выпущен на базе гептода 1А1П, по сравнению с которым он более экономичен. Схемы применения гептода 1А2П аналогичны схемам применения гептода 1А1П.
Катод оксидный прямого накала.
Работает в любом положении.
Срок службы не менее 1000 часов.
Вес наибольший - 10 гр.

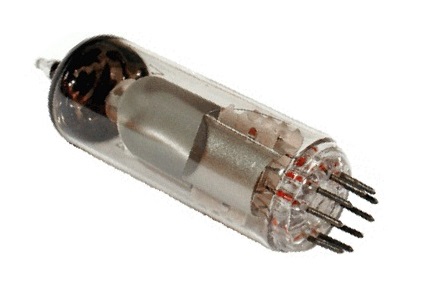

Выпускается в стеклянном пальчиковом оформлении.
Цоколь 7-штырьковый с пуговичным дном.
Гарантийный срок хранения в складских условиях - 4 года
По ГОСТ 9836-61
Близкие по параметрам импортрые аналоги - 1H34

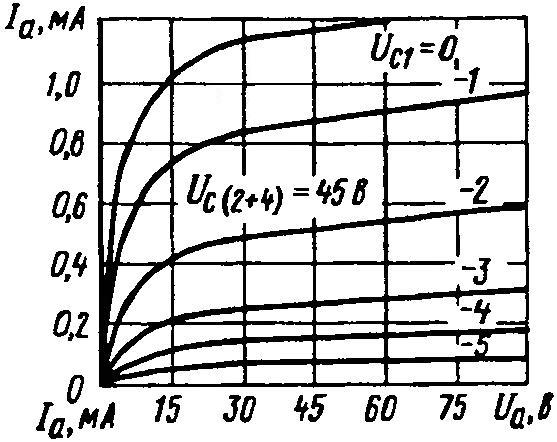

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Напряжение на аноде | 60 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 45 | Вольт |
| Напряжение на третьей сетке | 0 | Вольт |
| Эффективное переменное напряжение на первой сетке | 8 | Вольт |
| Сопротивление в цепи первой сетки | 51 | кОм |
| Ток в цепи накала | 30 | миллиампер |
| Ток в цепи анода | 0.7 | миллиампер |
| Ток в цепи второй и четвертой сеток | 1.1 | миллиампер |
| Ток в цепи первой сетки | 0.13 | миллиампер |
| Крутизна преобразования при напряжении на первой сетке 0.7 в | 0.24 | мА/в |
| Крутизна гетеродина | 0.82 | мА/в |
| Эквивалентное сопротивление внутриламповых шумов в статическом режиме | 800 | кОм |
| Резонансная частота | > 500 | МГц |
| Предельная частота генерации в схеме Лехера | 75 | МГц |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 5.1 | пФ |
| Выходная | 6.3 | пФ |
| Проходная | < 0.6 | пФ |
| Входная гетеродина | 0.95 | пФ |
| Выходная гетеродина | 7.3 | пФ |
| Сетка первая - сетка третья | 0.14 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.9 - 1.4 | Вольт |
| Наибольшее напряжение на аноде | 90 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 75 | Вольт |
| Наибольшее напряжение источника анода, сеток второй и четвертой | < 250 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 0.3 | Ватт |
| Наибольший ток в цепи катода | 3 | миллиампер |
| Наибольшее пиковое значение тока катода | 9 | миллиампер |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до + 70 | °C |
| Относительная влажность при температуре 40 °C | 95 - 98 | % |
| Вибропрочность | 2.5 | g |
