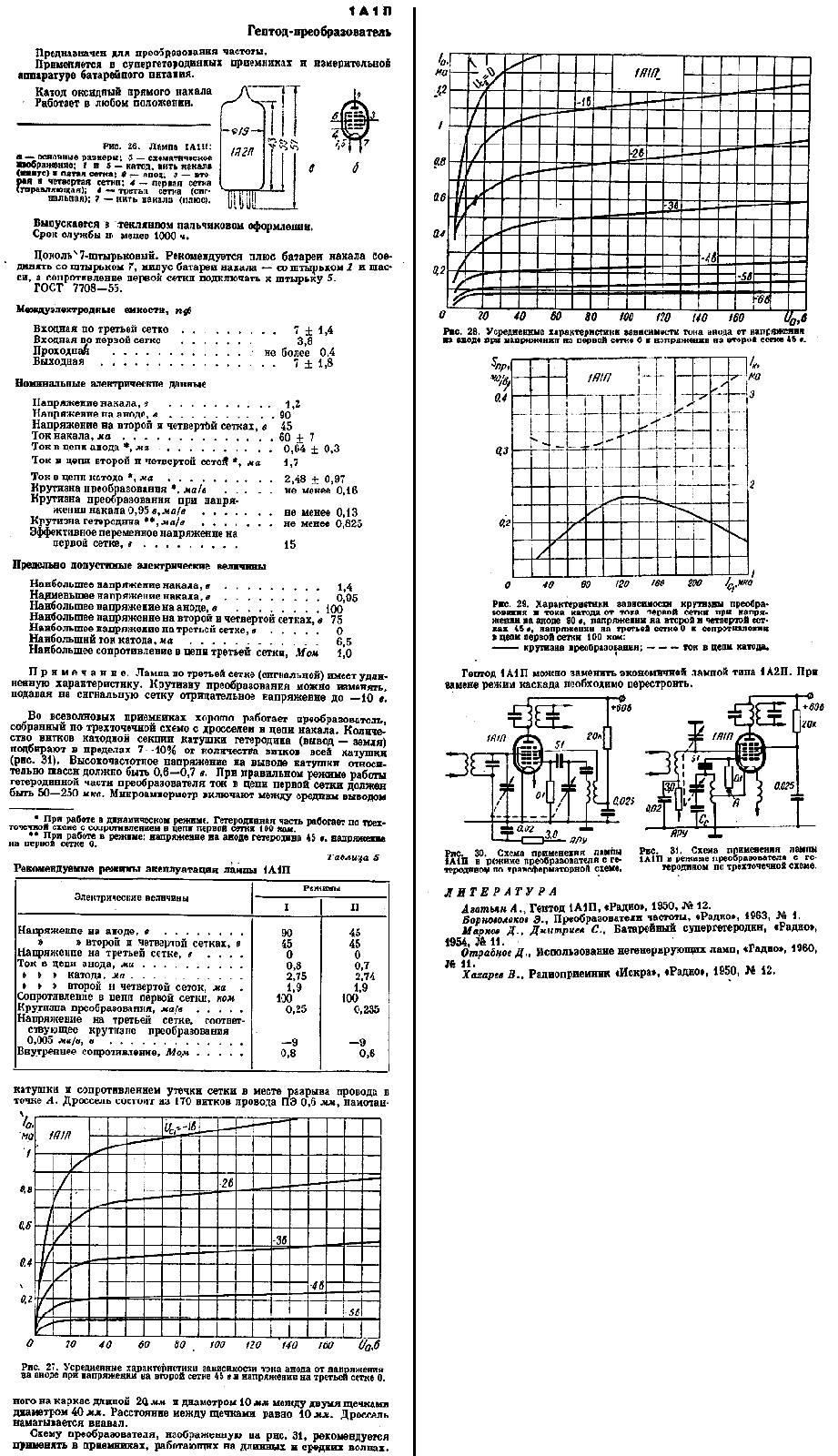

1А1П — Гептод-преобразователь
Гептод-преобразователь
Предназначен для преобразования частоты.
Применяется в супергетеродинных приемниках и измерительной аппаратуре батарейного питания.
Лампа по третьей сетке (сигнальной) имеет удлиненную характеристику. Крутизну преобразования можно изменить, подавая на сигнальную сетку отрицательное напряжение до -10 вольт.
Гептод 1А1П можно заменить экономичной лампой типа 1А2П. При замене режим каскада необходимо перестроить.
Катод оксидный прямого накала.
Работает в любом положении.
Срок службы не менее 1000 часов.
Гарантийный срок хранения в складских условиях - 4 года
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 7-штырьковый с пуговичным дном.
Вес - 10 гр.
ГОСТ 7708-55

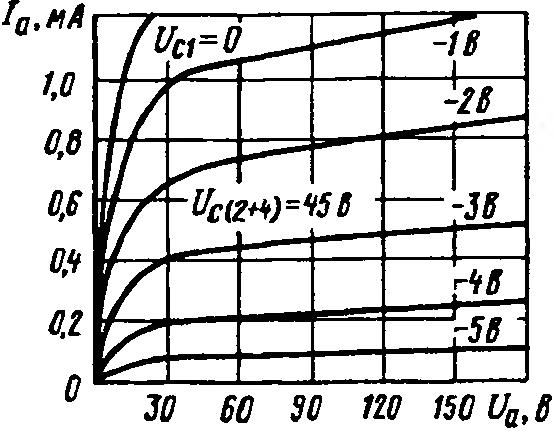

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Напряжение на аноде | 90 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 45 | Вольт |
| Ток в цепи накала | 60 | миллиампер |
| Ток в цепи анода | 0.64 ± 0.3 | миллиампер |
| Ток в цепи второй и четвертой сеток | 1.7 | миллиампер |
| Ток в цепи катода | 2.48 ± 0.97 | миллиампер |
| Крутизна преобразования | > 0.16 | мА/В |
| Крутизна преобразования при напряжении накала 0.95 вольт | > 0.13 | мА/В |
| Крутизна гетеродина | > 0.825 | мА/В |
| Эффективное переменное напряжение на первой сетке | 15 | Вольт |
| Напряжение виброшумов, эфф. | < 500 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 7 ± 1.4 | пФ |
| Выходная | 7 ± 1.8 | пФ |
| Проходная | < 0.4 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.95 - 1.4 | Вольт |
| Наибольшее напряжение на аноде | 100 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 75 | Вольт |
| Наибольшее напряжение на третей сетке | 0 | Вольт |
| Наибольший ток в цепи катода | 6.5 | миллиампер |
| Наибольшее сопротивление в цепи первой сетки | 1 | МОм |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до + 70 | °C |
| Относительная влажность при температуре 40 °C | 95 - 98 | % |
| Вибропрочность и виброустойчивость | 2.5 | g |
