0.6Ж6Б — Пентод низкой частоты
Пентод 0,6Ж6Б предназначен для усиления напряжения низкой частоты. Применяется в миниатюрных усилителях низкой частоты. Может быть использован как сеточный детектор в экономичных приемниках и как усилитель мощности низкой частоты для телефонов.
Пентод 0,6Ж6Б является наиболее экономичным из ламп, выпускаемых отечественной промышленностью. Его можно заменить лампой 0,6П2Б. При этом усиление каскада несколько возрастает, но возрастает также и потребление энергии в цепи накала.
Катод оксидный прямого накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Срок службы не менее 500 час.
Цоколь выводной проволочный.

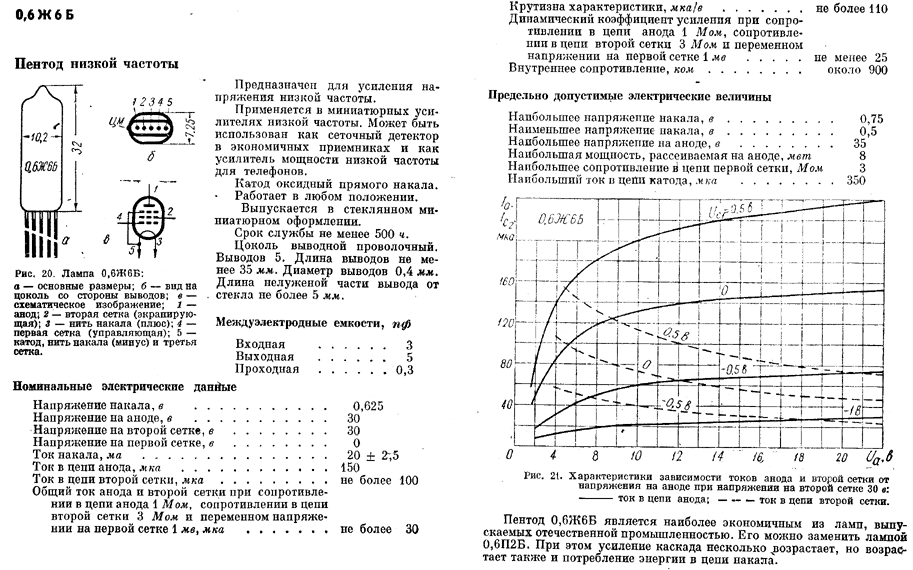

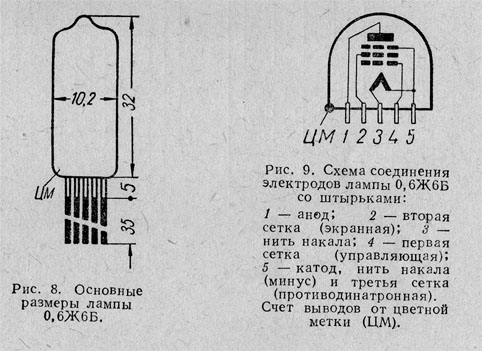

Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм.
Длина нелуженой части вывода от стекла не более 5 мм.
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.625 | Вольт |
| Напряжение на аноде | 30 | Вольт |
| Напряжение на второй сетке | 30 | Вольт |
| Напряжение на первой сетке | 0 | Вольт |
| Ток в цепи накала | 20 ± 2.5 | миллиампер |
| Ток в цепи анода | 150 | мкА |
| Ток в цепи второй сетки, не более | 100 | мкА |
| Общий ток анода и второй сетки при Ra = 1MOm и Rg2 = 3MOm и напряжении на первой сетке ~1мВ | < 30 | мкА |
| Крутизна характеристики | < 110 | мкА/В |
| Динамический коэффициент усиления при Ra = 1MOm и Rg2 = 3MOm и напряжении на первой сетке ~1мВ | > 25 | |
| Внутреннее сопротивление | 900 | кОм |

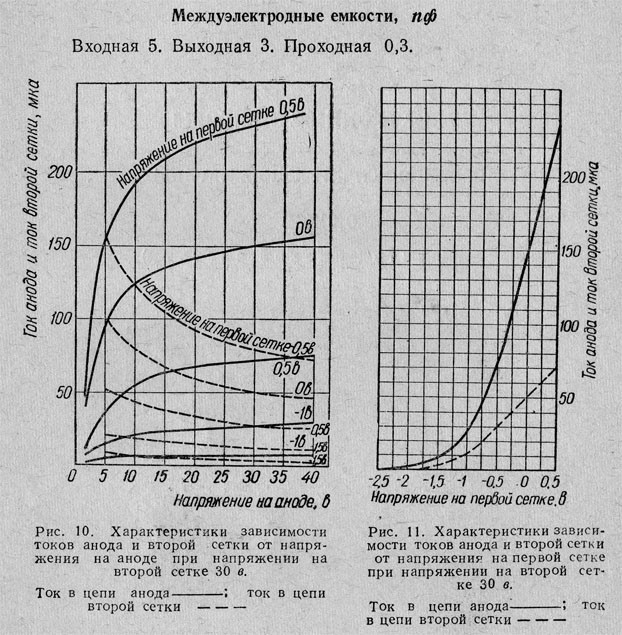

Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 3 | пФ |
| Выходная | 5 | пФ |
| Проходная | 0.3 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.5 - 0.75 | Вольт |
| Наибольшее напряжение на аноде | 35 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 8 | мВт |
| Наибольшее сопротивление в цепи первой сетки | 3 | МОм |
| Наибольший ток в цепи катода | 350 | мкА |
