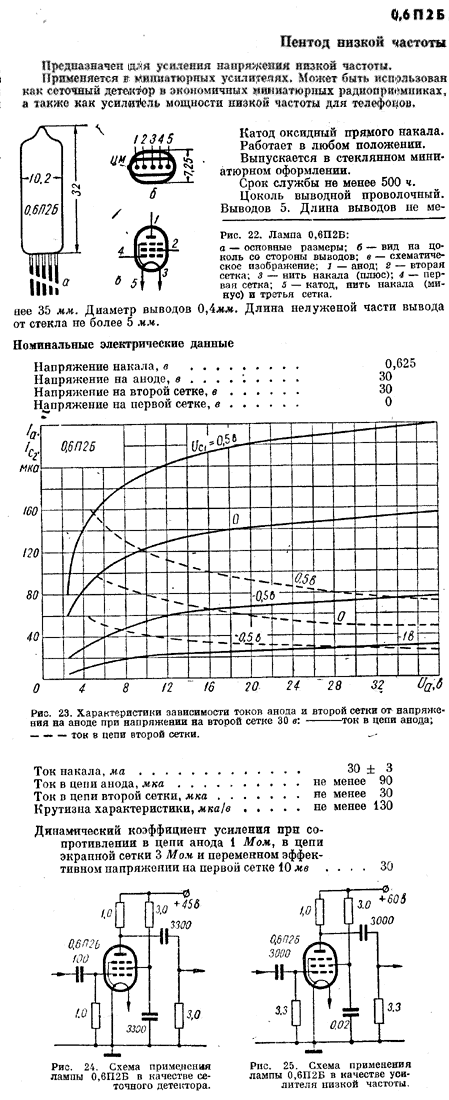

0.6П2Б — Пентод низкой частоты
Пентод низкой частоты
Предназначен для усиления напряжения низкой частоты.
Применяется в миниатюрных усилителях. Может быть использован как сеточный детектор в экономичных миниатюрных радиоприемниках, а также как усилитель можности низкой частоты для телефонов.
Катод оксидный прямого накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Срок службы не менее 500 час.
Гарантийный срок хранения в складских условиях - 4 года

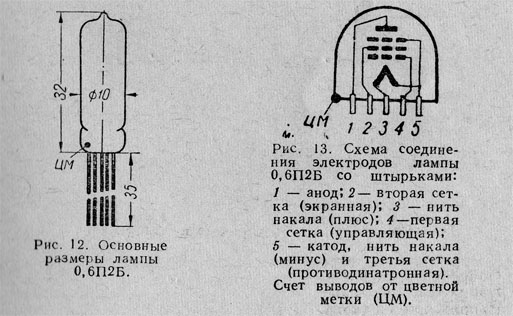

Цоколь выводной проволочный.
Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм.
Длина нелуженой части вывода от стекла не более 5 мм.
Вес наибольший 2.5 гр.
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.625 | Вольт |
| Напряжение на аноде | 30 | Вольт |
| Напряжение на второй сетке | 30 | Вольт |
| Напряжение на первой сетке | 0 | Вольт |
| Ток в цепи накала | 30 ± 3 | миллиампер |
| Ток в цепи анода | > 90 | мкА |
| Ток в цепи второй сетки | > 30 | мкА |
| Крутизна характеристики | > 120 | мкА/В |
| Динамический коэффициент усиления при Ra = 1MOm и Rg2 = 3MOm и напряжении на первой сетке ~10мВ | 30 | |
| Сопротивление изоляции первой сетки | 50 | МОм |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до + 70 | °C |
| Относительная влажность при температуре 40 °C | 95 - 98 | % |
