6П14П — Выходной пентод
пятиэлектродная низкочастотная электронная вакуумная лампа

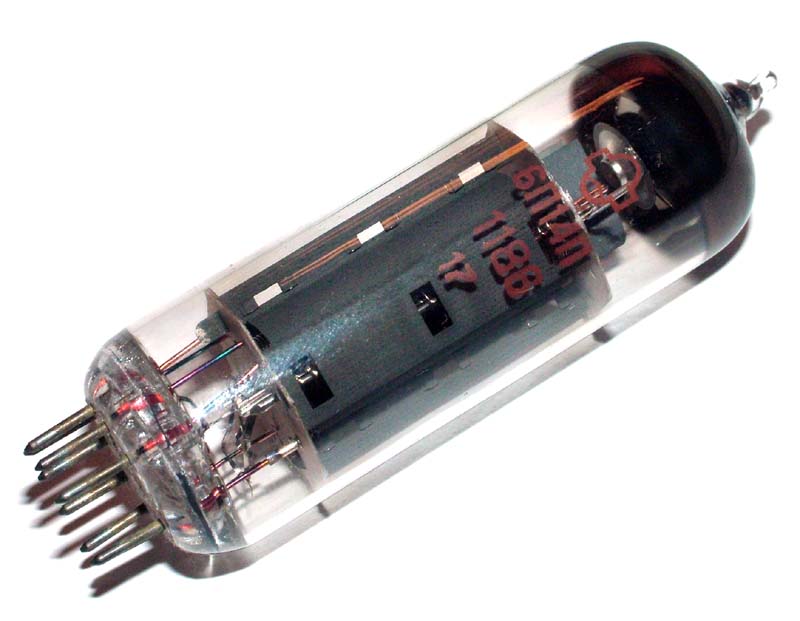

6П14П — это миниатюрный выходной пентод в стеклянном исполнении, предназначенный для усиления низкой частоты в аудио- и радиоаппаратуре. Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 1000 часов.
Вес наибольший - 20 гр.
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 9-штырьковый с пуговичным дном.
Гарантийный срок хранения в складских условиях - 4 года
По ГОСТ 10066-66
Близкие по параметрам импортрые аналоги - 6BQ5 EL84 N709 6L40

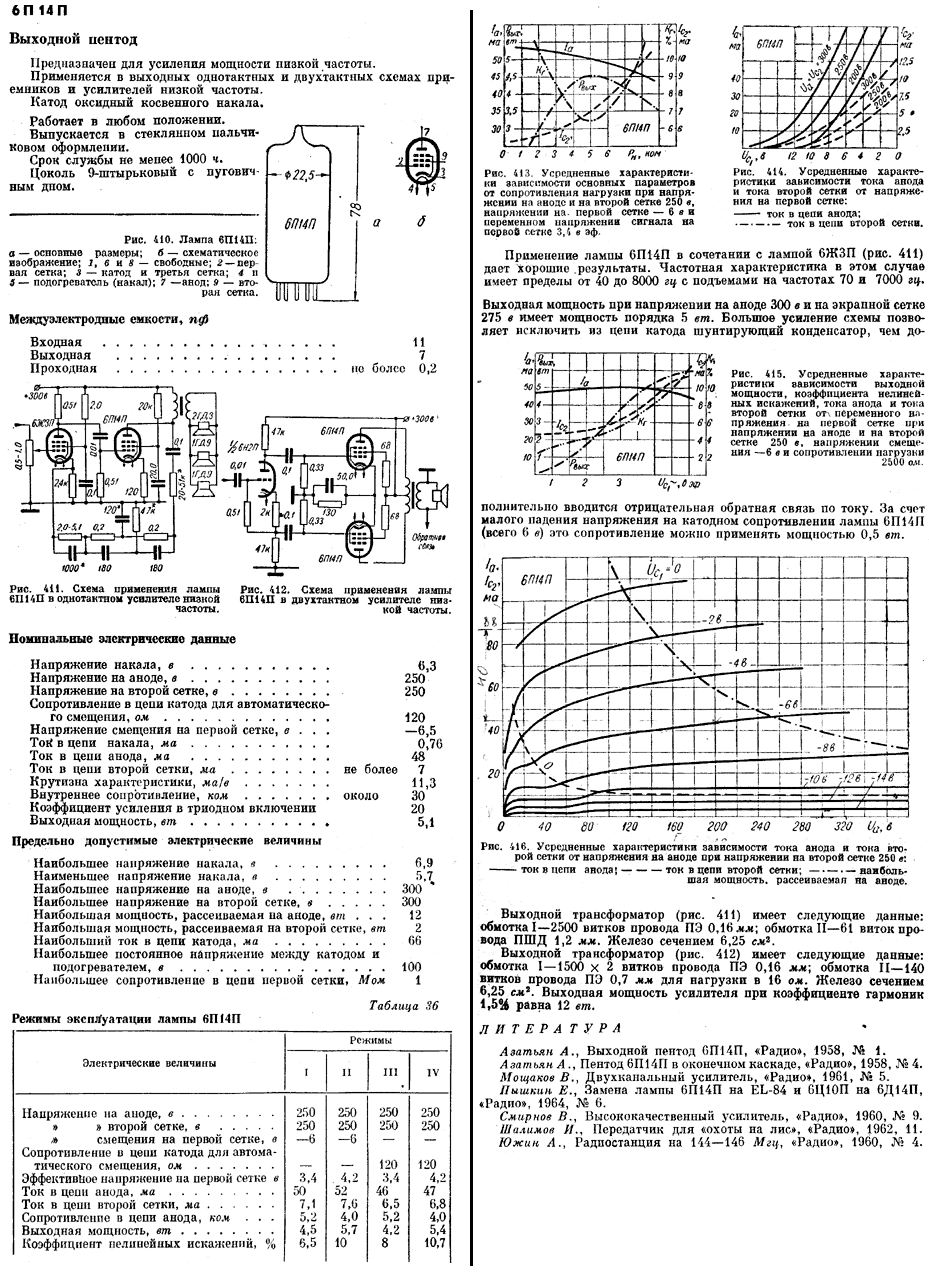

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 6 | Вольт |
| Напряжение на аноде | 250 | Вольт |
| Напряжение на второй сетке | 250 | Вольт |
| Напряжение смещения на первой сетке | - 6.5 | Вольт |
| Ток в цепи накала | 0.76 | Ампер |
| Ток в цепи анода | 48 | миллиампер |
| Ток в цепи второй сетки, не более | < 7 | миллиампер |
| Крутизна характеристики | 11.3 | мА/В |
| Внутреннее сопротивление | 30 | кОм |

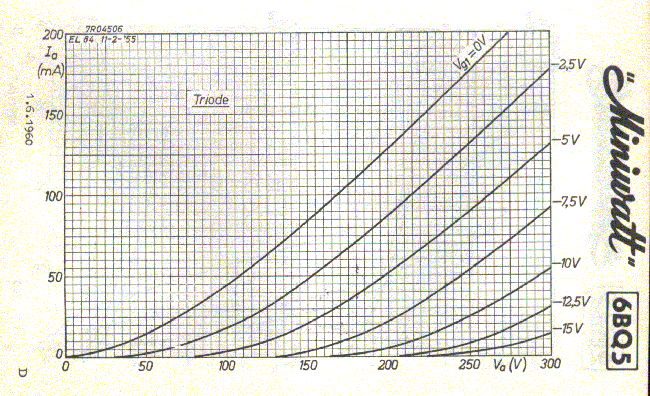

| Коэффициент усиления в триодном включении | 20 | |
| Сопротивление в цепи катода для автоматического смешения | 120 | Ом |
| Выходная мощность | 5.1 | Ватт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 11 | пФ |
| Выходная | 7 | пФ |
| Проходная, не более | < 0.2 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Наибольшее напряжение накала | 6.9 | Вольт |
| Наименьшее напряжение накала | 5,7 | Вольт |
| Наибольшее напряжение на аноде | 300 | Вольт |
| Наибольшее напряжение на второй сетке | 300 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 12 | Ватт |
| Наибольшая мощность, рассеиваемая на второй сетке | 2 | Ватт |
| Наибольший ток в цепи катода | 66 | миллиампер |
| Наибольшее постоянное напряжение между катодом и подогревателем | 100 | Вольт |
| Наибольшее сопротивление в цепи первой сетки | 1 | МОм |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды, наибольшая | + 70 | °C |
| Температура окружающей среды, наименьшая | - 60 | °C |
| Относительная влажность при температуре 40 °C | 95-98 | % |
| Вибропрочность и виброустойчивость | 2.5 | g |
| Ударные нагрузки многократные | 30 | g |
