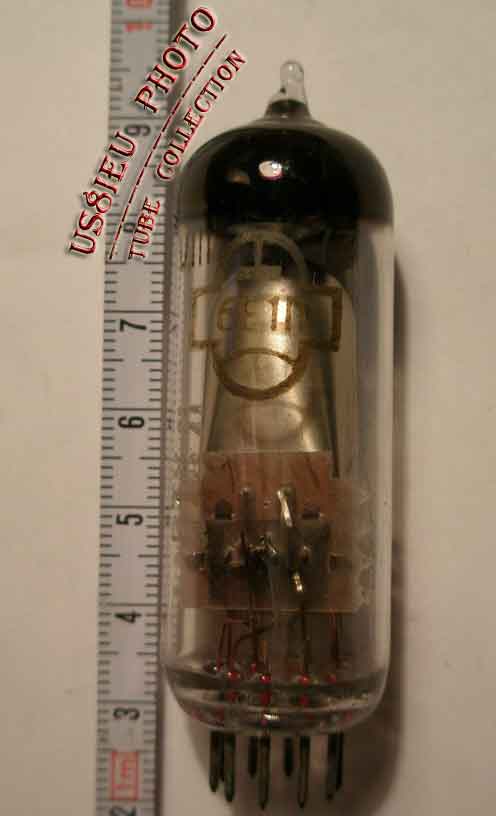

6Е1П — Электронно-световой индикатор
Электронно-световой индикатор
Предназначен для визуальной настройки.
Применяется в супергетеродинных приемниках как указатель настройки на принимаемую станцию. Может быть использован как индикатор уровня записи в магнитофонах, а также в передатчиках и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 часов.
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 9-штырьковый с пуговичным дном.
Вес наибольший - 26 гр.

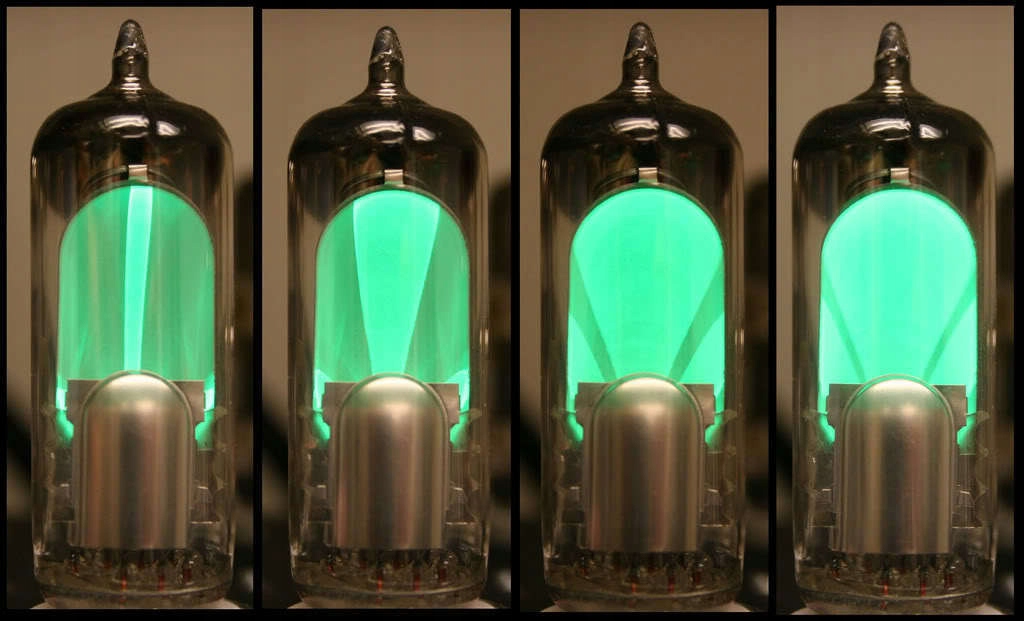

Свечение экрана кратера зеленое.
Гарантийный срок хранения в складских условиях - 4 года
Близкие по параметрам импортрые аналоги - EM80
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 6.3 | Вольт |
| Напряжение на аноде | 100 | Вольт |
| Напряжение на кратере | 250 | Вольт |
| Напряжение смещения на первой сетке | - 2 | Вольт |
| Ток в цепи накала | 300 | миллиампер |
| Ток в цепи анода | 2 | миллиампер |
| Ток в цепи кратера | < 4 | миллиампер |
| Крутизна характеристики, не менее | 0.5 | мА/В |
| Коэффициент усиления | 24 | |
| Обратный ток сетки триода | < 0.5 | мкА |
| Напряжение отсечки тока анода | - 15 ± 5 | Вольт |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 5.7-6.9 | Вольт |
| Напряжение на аноде | 250 | Вольт |
| Напряжение анода кратера | 150-250 | Вольт |
| Наибольшее напряжение между катодом и подогревателем | 100 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 0.2 | Ватт |
| Наибольшее сопротивление в цепи сетки | 3 | МОм |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до + 70 | °C |
| Относительная влажность при температуре 20 °C | 95-98 | % |
| Вибропрочность | 5 | g |
| Виброустойчивость | 2.5 | g |
| Наименьшее давление окружающей среды | 5 | мм рт. ст. |
