6А2П — Гептод-преобразователь
Гептод-преобразователь
Предназначен для преобразования частоты.
Применяется в супергетеродинных приемниках и измерительной аппаратуре сетевого питания
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 часов.

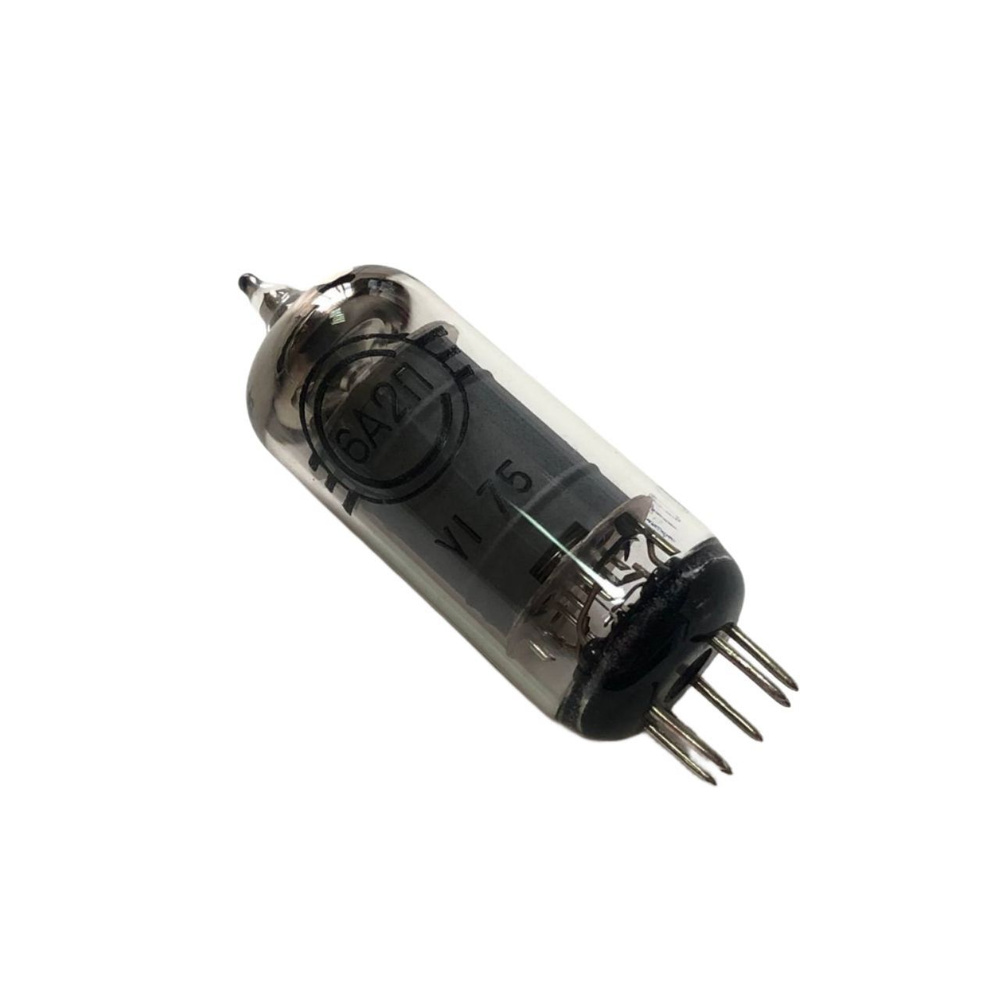

Выпускается в стеклянном пальчиковом оформлении.
Цоколь 7-штырьковый с пуговичным дном.
Вес - 12 гр.
По ГОСТ 8354-57
Близкие по параметрам импортрые аналоги - 6H31
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 6.3 | Вольт |
| Напряжение на аноде | 250 | Вольт |
| Напряжение на второй и четвертой сетках | 100 | Вольт |
| Напряжение смещения на третей сетке | - 1.5 | Вольт |
| Ток в цепи накала | 300 ± 30 | миллиампер |
| Ток в цепи анода | 3 | миллиампер |
| Ток в цепи второй и четвертой сеток | 7 ± 2 | миллиампер |
| Ток в цепи первой сетки | 0.5 | миллиампер |
| Сопротивление в цепи первой сетки | 20 | кОм |
| Крутизна преобразования | 4.5 | мА/в |
| Внутреннее сопротивление | 0.8 | МОм |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная по сигнальной сетке | 7 | пФ |
| Выходная по гетеродинной сетке | 2.8 | пФ |
| Выходная | 8.6 | пФ |
| Проходная по сигнальной сетке | 0.3 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 5.7 - 6.9 | Вольт |
| Наибольшее напряжение на аноде | 330 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 110 | Вольт |
| Наибольшее напряжение на третей сетке | - 50 | Вольт |
| Наибольший ток в цепи катода | 14 | миллиампер |
| Наибольшая мощность, рассеиваемая на аноде | 1.1 | Ватт |
| Наибольшая мощность, рассеиваемая на второй и четвертой сетках | 1.1 | Ватт |
| Наибольшее постоянное напряжение между катодом и подогревателем | 100 | Вольт |
| Температура балона лампы | 185 | °C |
| Температура окружающей среды | от -60 до + 70 | °C |
