1Е4А-В — Электронно-световой индикатор
Электронно-световой индикатор
Электронно-световой индикатор повышенной надежности для индикации уровня напряжения в полупроводниковых схемах с батарейным питанием.
Катод оксидный прямого накала.

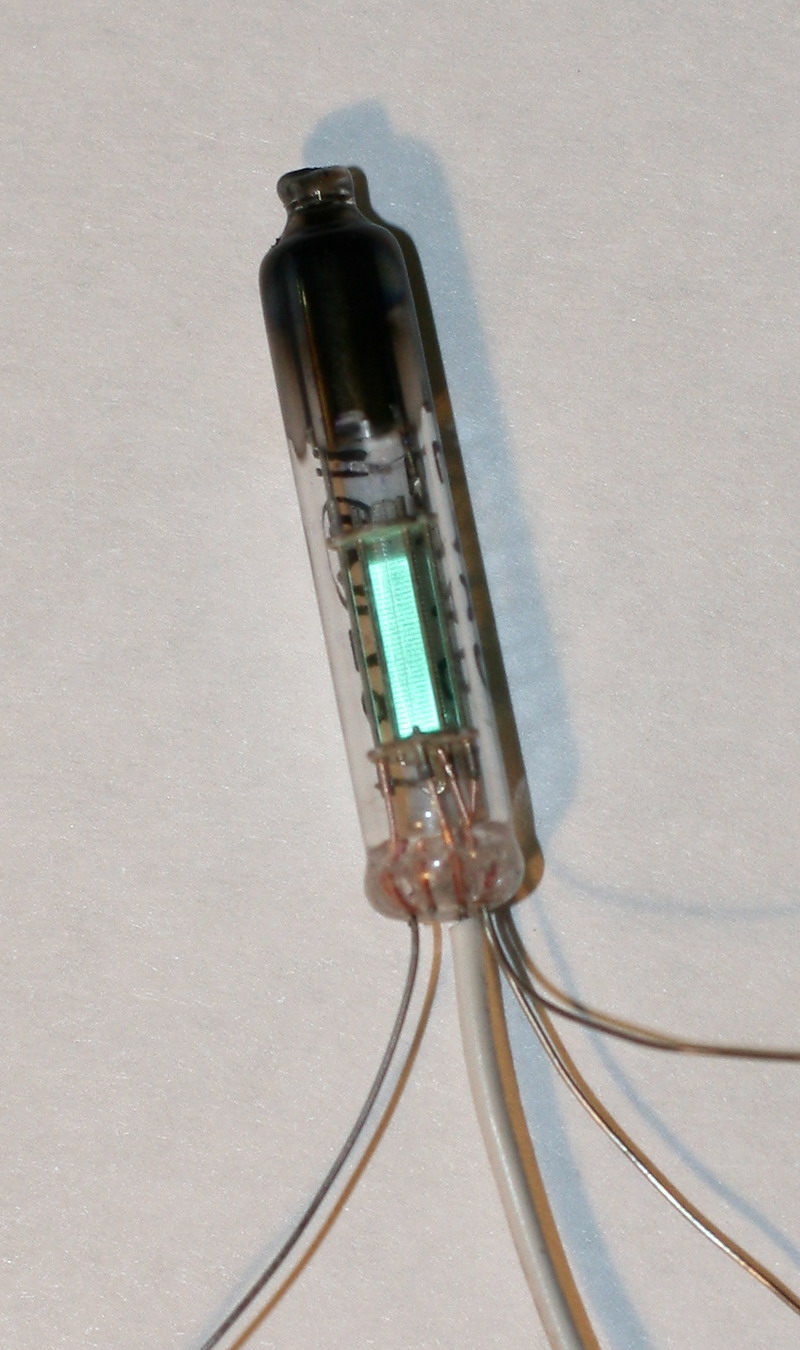

Анод покрыт люминофором.
Работает в любом положении.
Срок службы не менее 500 часов.

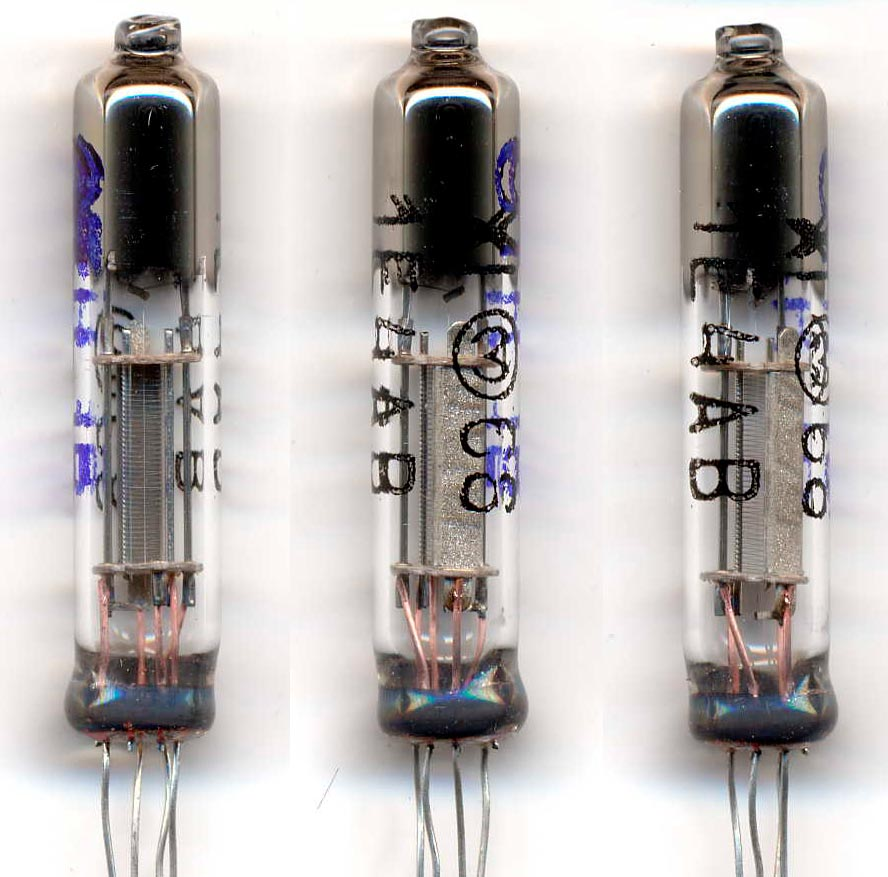

Выпускается в стеклянном сверхминиатюрном оформлении, с наблюдением свечения со стороны сетки
Вес наибольший - 2.5 гр.
Гарантийный срок хранения в складских условиях - 10 лет
Производитель - МЭЛЗ, Московский электроламповый завод.
ТУ СУ3.305.002

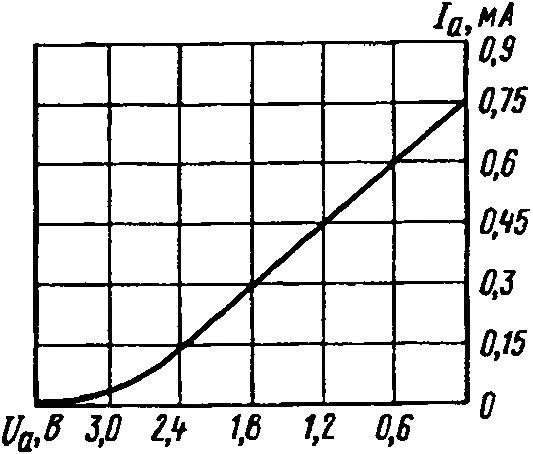

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1 | Вольт |
| Напряжение на аноде | 150 | Вольт |
| Ток в цепи накала | < 25 | миллиампер |
| Ток в цепи анода | < 1.5 | миллиампер |
| Обратный ток сетки | 0.5 | мкА |
| Напряжение на первой сетке | - 0.25 | Вольт |
| Запирающее напряжение сетки | - 6 ± 1 | Вольт |
| Напряжение виброшумов, эфф. | < 100 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 1.4 ± 0.7 | пФ |
| Выходная | 1 ± 0.5 | пФ |
| Проходная | 0.2 ± 0.1 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1 - 1.5 | Вольт |
| Наибольшее напряжение на аноде | 200 | Вольт |
| Наибольшее напряжение на аноде при запертой лампе | 250 | Вольт |
| Напряжение на первой сетке | - 20 | Вольт |
| Наибольшая мощность, рассеиваемая на аноде | 225 | мВт |
| Наибольший ток в цепи катода | 1.6 | миллиампер |
| Наибольшее сопротивление в цепи сетки | 0.5 | МОм |
| Время готовности | 3 | сек |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до + 125 | °C |
| Относительная влажность при температуре 40 °C | 95 - 98 | % |
| Наименьшее давление окружающей среды | 5 | мм рт. ст. |
| Наибольшее давление окружающей среды | 3 | атм |
| Линейные нагрузки | 100 | g |
| Вибропрочность и виброустойчивость | 10 | g |
