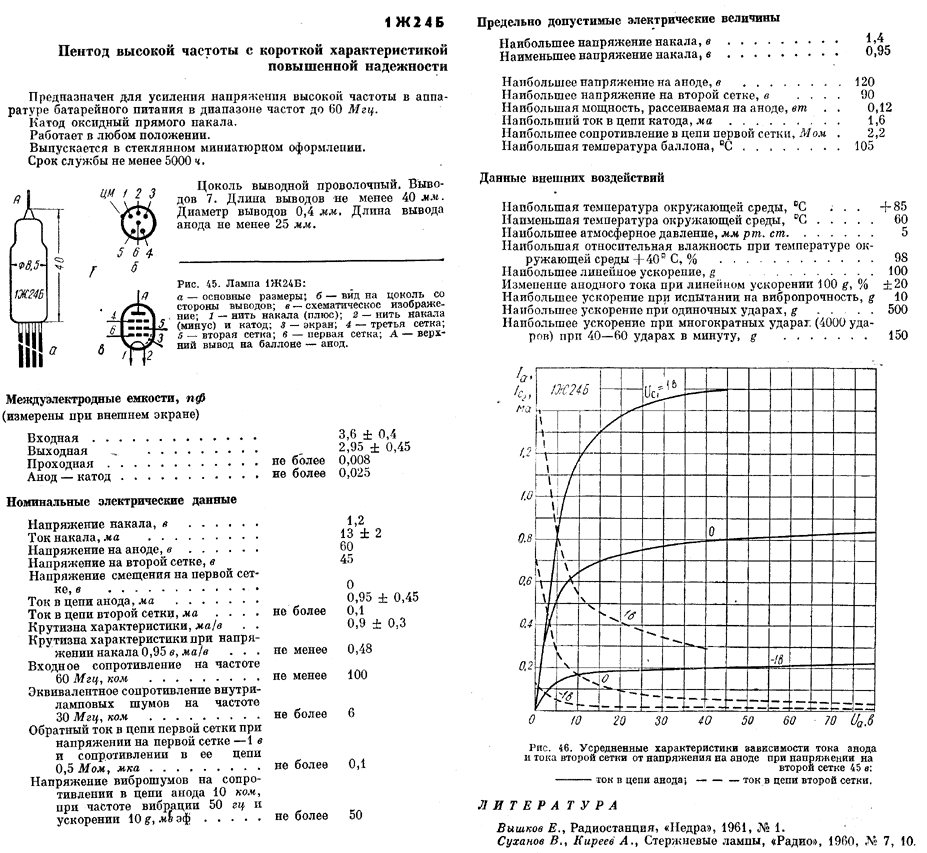

1Ж24Б — Пентод
Пентод высокой частоты с короткой характеристикой
Прямонакальный пентод для усиления напряжения высокой и промежуточной частоты до 60МГц в аппаратуре батарейного питания.
Катод оксидный прямого накала.
Работает в любом положении.

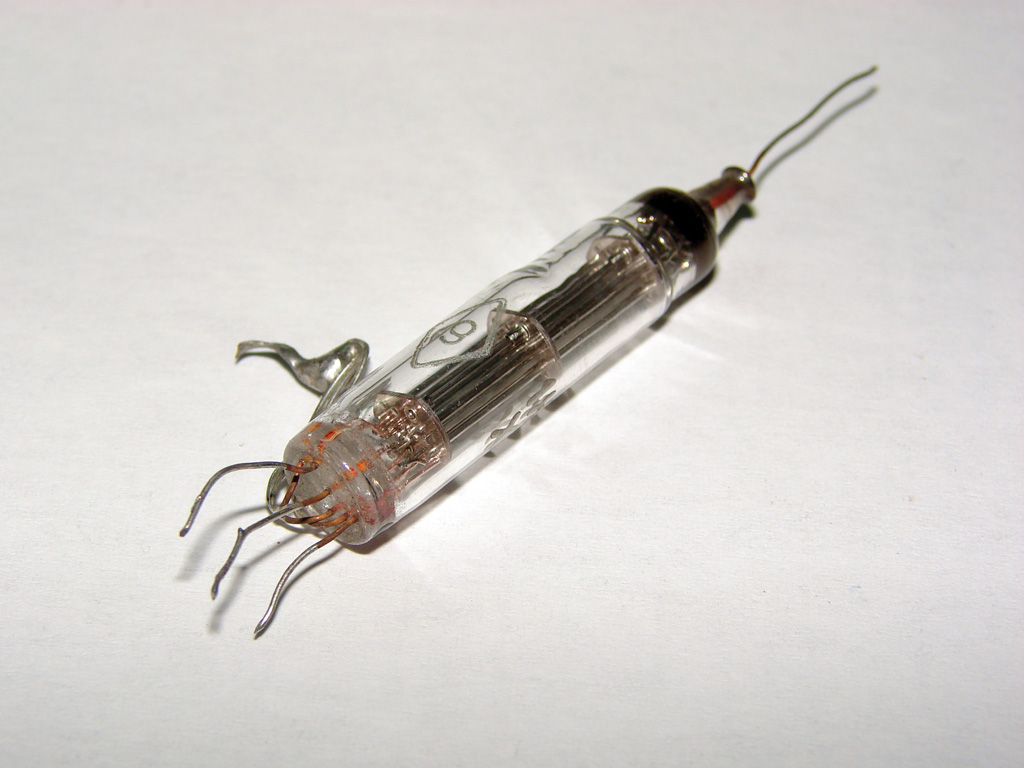

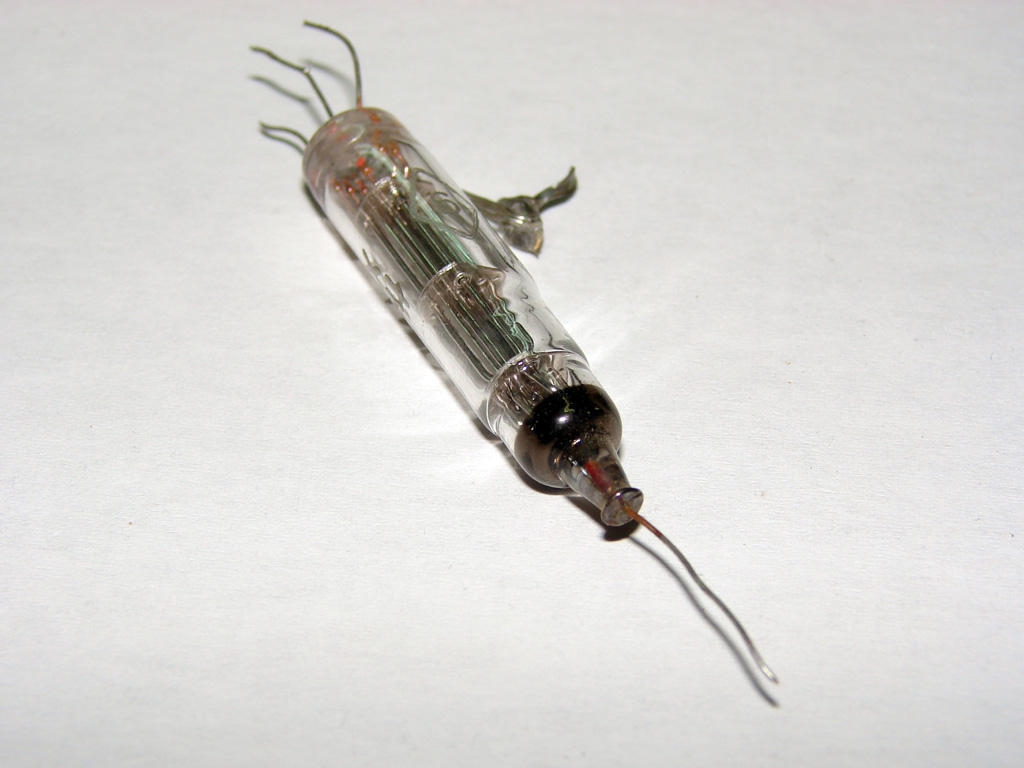

Выпускается в стеклянном сверхминиатюрном оформлении.
Срок службы не менее 5000 час.
Вес наибольший 4 гр.

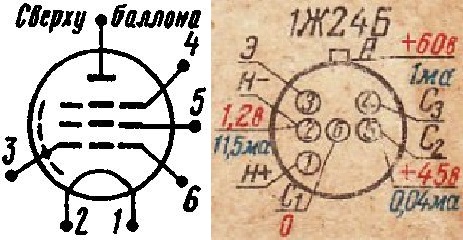

Цоколь выводной проволочный.
Выводов 7. Длина выводов не менее 40 мм при толщине 0,4 мм.
Длина вывода анода 25 мм.

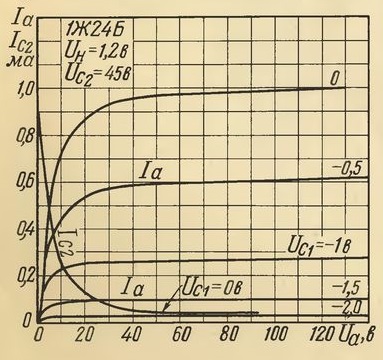

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Ток в цепи накала | 13 ± 2 | миллиампер |
| Напряжение на аноде | 60 | Вольт |
| Ток в цепи анода | 0.95 ± 0.45 | миллиампер |
| Напряжение на первой сетке | 0 | Вольт |
| Обратный ток сетки при Ug1 = -1 вольт, Rg1 = 500 кОм | < 0.1 | мкА |
| Напряжение на второй сетке | 45 | Вольт |
| Ток в цепи второй сетки | < 0.1 | миллиампер |

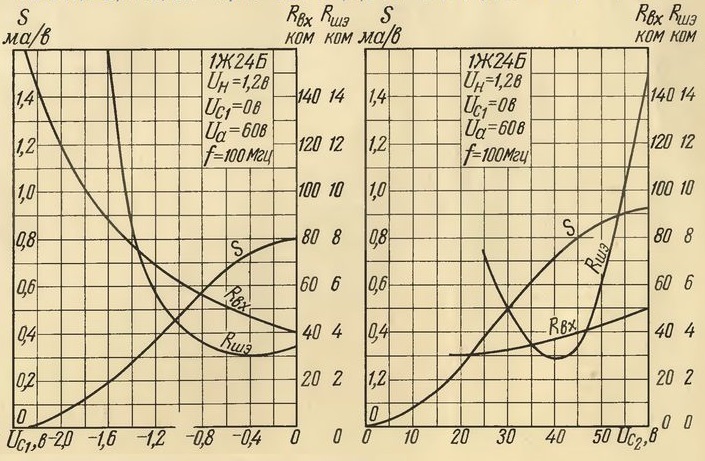

| Крутизна характеристики | 0.9 ± 0.3 | мА/В |
| Эквивалентное сопротивление внутриламповых шумов | < 6 | кОм |
| Входное сопротивление на частоте 60 МГц | > 100 | кОм |
| Напряжение виброшумов, эфф. | < 50 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 3.6 ± 0.4 | пФ |
| Выходная | 2,95 ± 0,45 | пФ |
| Проходная | < 0.008 | пФ |
| Анод - катод | < 0.025 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.95 - 1.4 | Вольт |
| Наибольшее напряжение на аноде | 120 | Вольт |
| Наибольшее напряжение на второй сетке | 90 | Вольт |
| Наибольший ток в цепи катода | 1.6 | миллиампер |
| Наибольшая мощность, рассеиваемая на аноде | 0.12 | Ватт |
| Наибольшее сопротивление в цепи первой сетки | 2.2 | МОм |
| Наибольшая температура баллона | 105 | °C |
| Время готовности | 1 | сек |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Температура окружающей среды | от -60 до +85 | °C |
| Наибольшее давление окружающей среды | 5 | мм рт. ст. |
| Относительная влажность при температуре 40 °C | < 98 | % |
| Наибольшее линейное ускорение | 100 | g |
| Ускорение при одиночных ударах | 500 | g |
| Ускорение при многократных ударах | 150 | g |
