1Ж17Б — Пентод

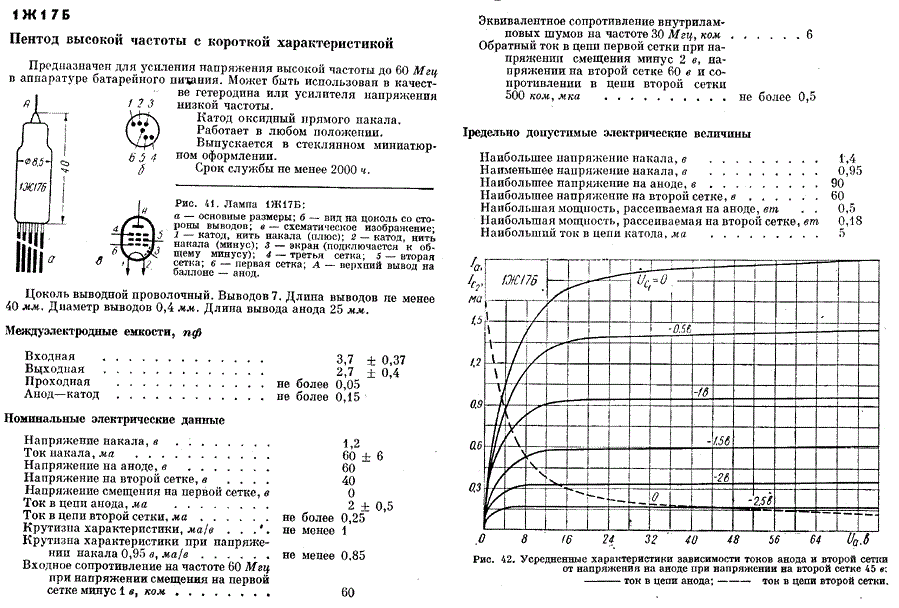

Пентод высокой частоты с короткой характеристикой
Прямонакальный пентод для усиления напряжения высокой и промежуточной частоты до 60МГц в аппаратуре батарейного питания. Может быть использован в качестве гетеродина или усилителя напряжения низкой частоты.
Катод оксидный прямого накала.
Работает в любом положении.

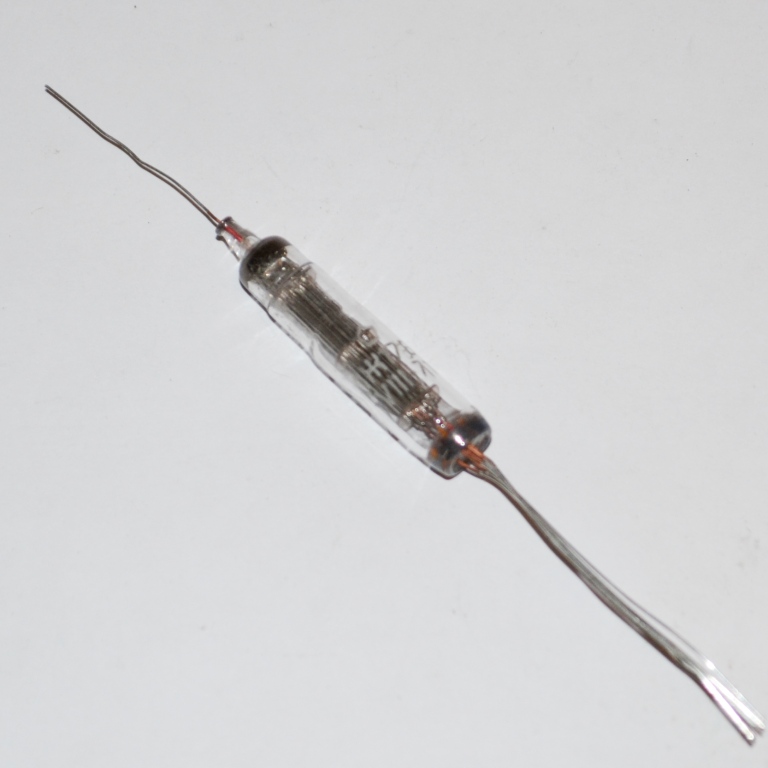

Выпускается в стеклянном сверхминиатюрном оформлении.
Срок службы не менее 2000 час.
Вес наибольший 4 гр.
Цоколь выводной проволочный.

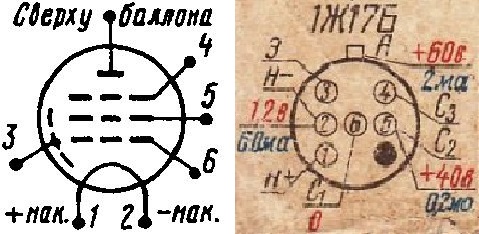

Выводов 7. Длина выводов не менее 40 мм при толщине 0,4 мм.
Длина вывода анода 25 мм.
Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Ток в цепи накала | 60 ± 6 | миллиампер |
| Напряжение на аноде | 60 | Вольт |
| Напряжение на второй сетке | 40 | Вольт |
| Напряжение на первой сетке | 0 | Вольт |
| Ток в цепи анода | 2 ± 0.5 | миллиампер |
| Ток в цепи второй сетки | < 0.25 | миллиампер |
| Крутизна характеристики | 1.5 ± 0.5 | мА/В |
| Входное сопротивление на частоте 60 МГц при напряжении смещения на первой сетке -1 вольт | 60 | кОм |
| Эквивалентное сопротивление внутриламповых шумов | 7 | кОм |
| Обратный ток сетки при Ug1 = -2 вольт, Ug2 = 60 вольт, Rg2 = 500 кОм | < 0.5 | мкА |
| Напряжение виброшумов, эфф. | < 50 | милливольт |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 3.25 ± 0.9 | пФ |
| Выходная | 2.4 ± 0.4 | пФ |
| Проходная | < 0.01 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.08 - 1.32 | Вольт |
| Напряжение на аноде | 90 | Вольт |
| Напряжение на второй сетке | 60 | Вольт |
| Наибольший ток в цепи катода | 5 | миллиампер |
| Наибольшая мощность, рассеиваемая на аноде | 0.5 | Ватт |
| Наибольшая мощность, рассеиваемая на второй сетке | 0.18 | Ватт |
| Наибольшее сопротивление в цепи первой сетки | 1 | МОм |
| Температура баллона лампы | 85 | °C |
Устойчивость против внешних воздействий
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Ускорение при вибрации в диапазоне частот 5 - 600 Гц | 6 | g |
| Ускорение при многократных ударах | 150 | g |
| Ускорение при одиночных ударах | 500 | g |
| Постоянное ускорение | 100 | g |
| Температура окружающей среды | от -60 до +85 | °C |
