1И2П — Триод-гексод
Триод-гексод
Основное назначение - преобразование частоты в диапазоне до 30 МГц
Катод оксидный прямого накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Цоколь 9-штырьковый с пуговичным дном.
Срок службы не менее 1000 час.
Гарантийный срок хранения в складских условиях - 12 года
Вес наибольший 12 гр.

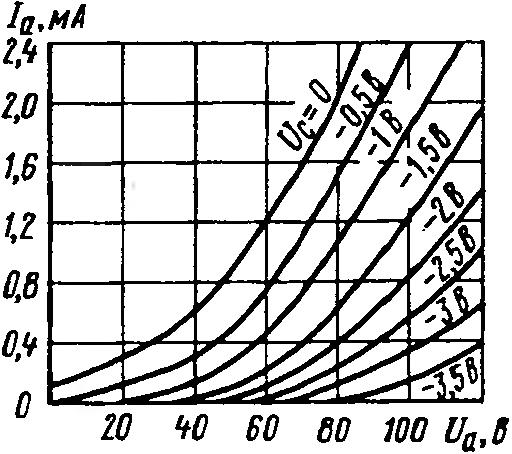

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Ток в цепи накала | 60 | миллиампер |
| Напряжение на аноде триода | 60 | Вольт |
| Напряжение на сетке триода | 0 | Вольт |
| Ток в цепи анода триода | 1.2 | миллиампер |
| Ток в цепи сетки триода | 145 | мкА |
| Крутизна характеристики триода | 1 | мА/В |
| Коэффициент усиления триода | 25 | |
| Напряжение на аноде гексода | 60 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках гексода | 45 | Вольт |
| Напряжение на третьей сетке гексода | 0 | Вольт |
| Напряжение на первой сетке гексода | 0 | Вольт |
| Ток анода гексода | 1.05 | миллиампер |
| Ток в цепи второй и четвертой сеток гексода | 0.35 | миллиампер |
| Крутизна характеристики гексода | 0.75 | мА/В |
| Крутизна преобразования | 0.23 | мА/В |
| Внутреннее сопротивление гексода | 0.65 | МОм |
| Эквивалентное сопротивление внутриламповых шумов гексода | 12 | кОм |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная триода | 0.7 | пФ |
| Выходная триода | 3 | пФ |
| Проходная триода | 1.9 | пФ |
| Входная гексода по сетке первой | 3.5 | пФ |
| Входная гексода по сетке третьей | 6.3 | пФ |
| Выходная гексода | 4.7 | пФ |
| Проходная гексода по сетке первой гексода | < 0.1 | пФ |
| Проходная гексода по сетке третьей гексода | < 0.25 | пФ |
| Анод гексода - анод триода | < 0.3 | пФ |
| Сетка первая гексода - сетка третья гексода | < 0.3 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.95 - 1.4 | Вольт |
| Наибольшее напряжение на аноде триода | 90 | Вольт |
| Наибольшее напряжение на аноде гексода | 90 | Вольт |
| Наибольшее напряжение на второй и четвертой сетках | 75 | Вольт |
| Наибольшее напряжение источника анода, сеток второй и четвертой | 250 | Вольт |
| Наибольший ток в цепи катода триода | 2.5 | миллиампер |
| Наибольший ток в цепи катода гексода | 2.5 | миллиампер |
| Наибольшая мощность, рассеиваемая на аноде триода | 0.25 | Ватт |
| Наибольшая мощность, рассеиваемая на аноде гексода | 0.3 | Ватт |
| Наибольшая мощность, рассеиваемая на второй и четвертой сетках | 0.1 | Ватт |
| Наибольшее сопротивление в цепи первой сетки гексода | 3 | МОм |
