1Б1П — Диод-пентод

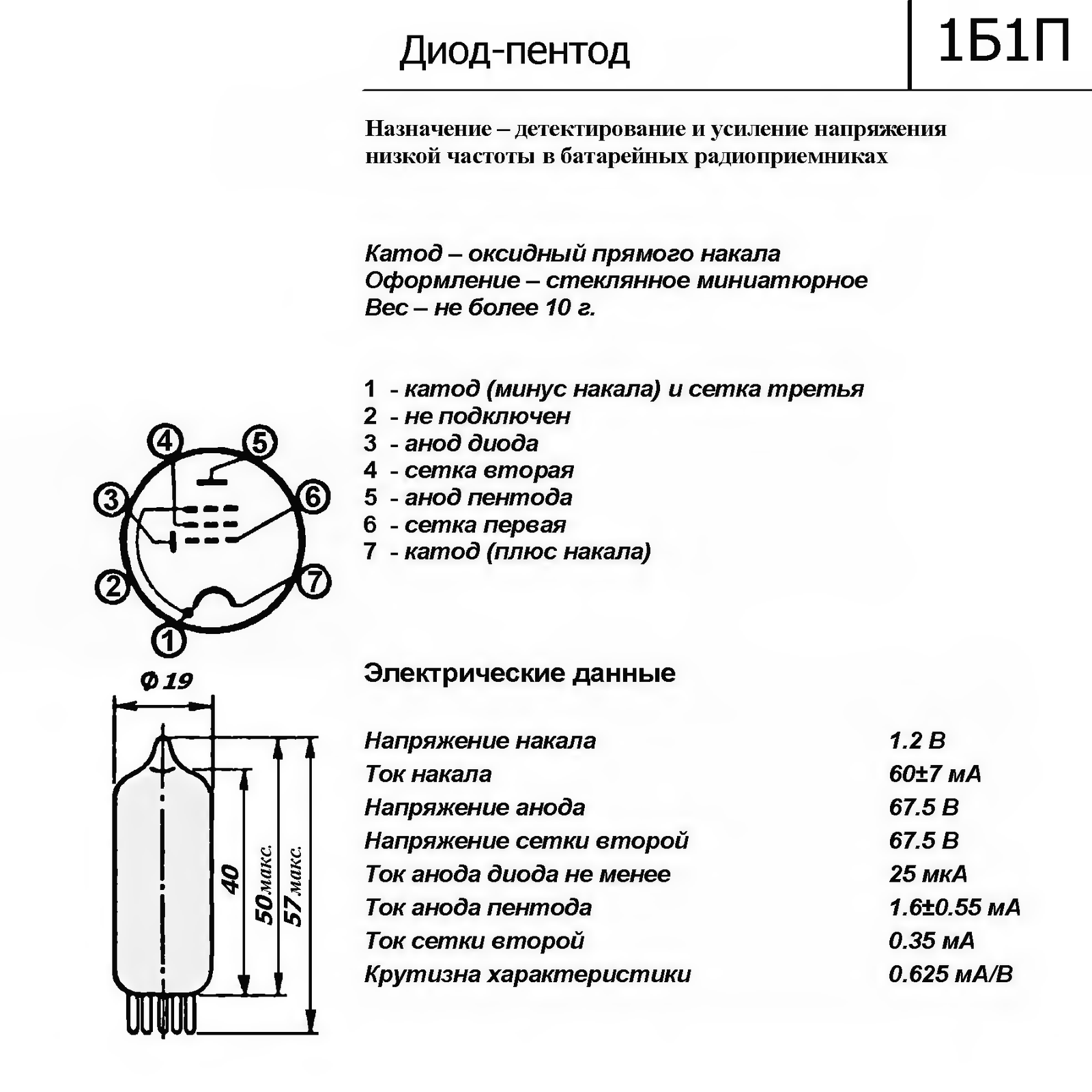

Диод-пентод
Предназначен для детектирования и предварительного усиления напряжения низкой частоты в аппаратуре батарейного питания.

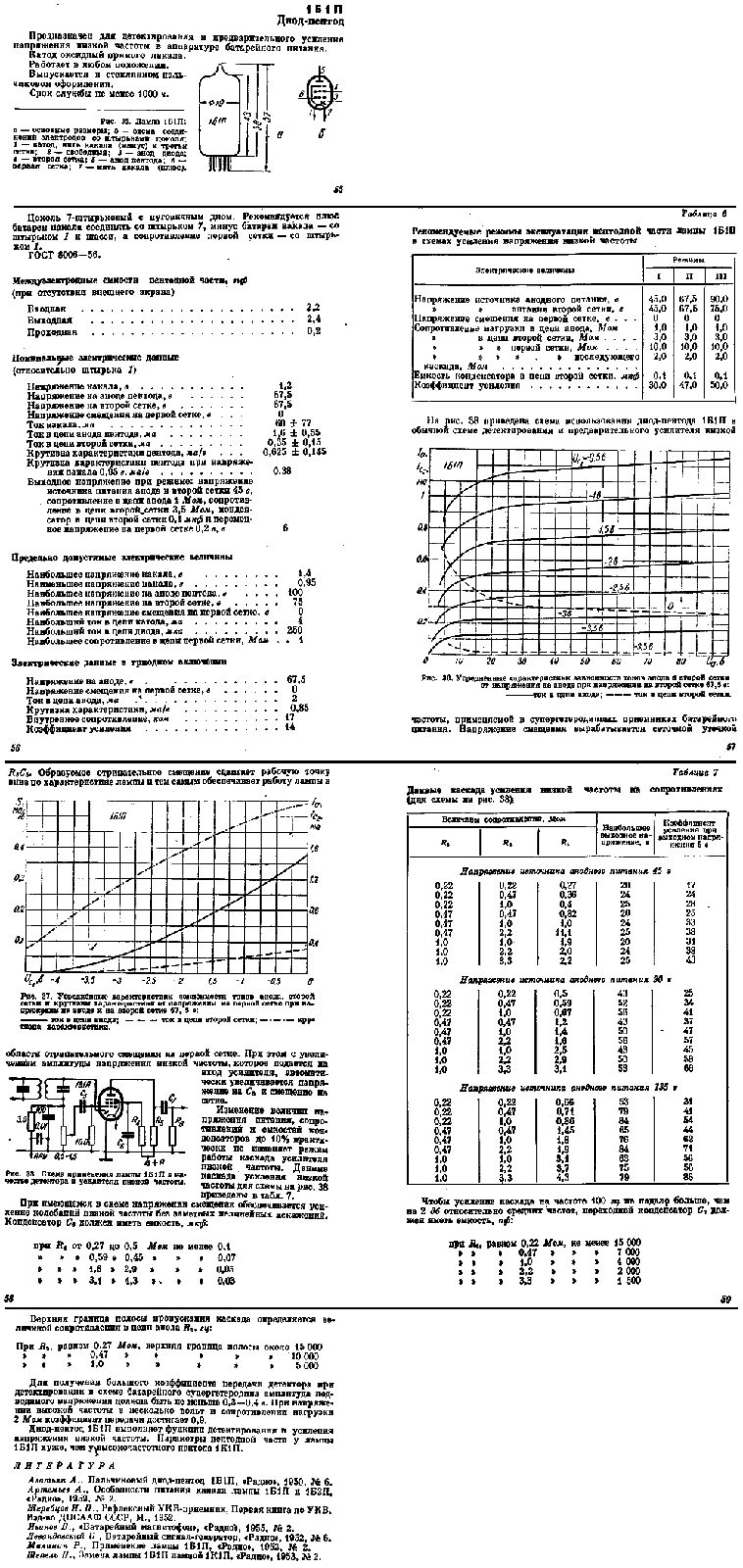

Диод-пентод 1Б1П выполняет функции детектирования и усиления напряжения низкой частоты. Параметры пентодной части у лампы 1Б1П хуже, чем у высокочастотного пентода 1К1П.
Катод оксидный прямого накала.
Работает в любом положении.
Срок службы не менее 1000 часов.
Выпускается в стеклянном пальчиковом оформлении.
Цоколь 7-штырьковый с пуговичным дном.
Вес - 10 гр.
ГОСТ 8006-56

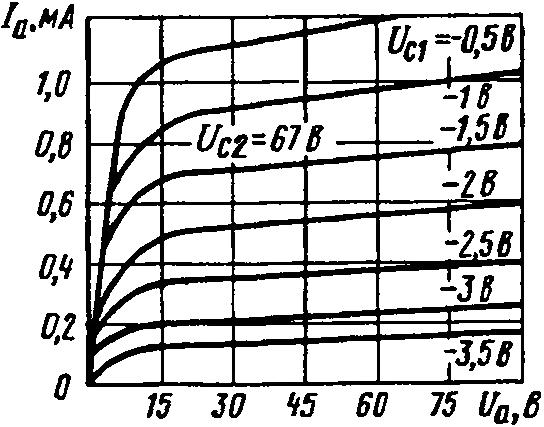

Параметры
Номинальные электрические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 1.2 | Вольт |
| Напряжение на аноде пентода | 67.5 | Вольт |
| Наибольшее напряжение на второй сетке | 67.5 | Вольт |
| Напряжение на первой сетке | 0 | Вольт |
| Ток в цепи накала | 60 ± 7 | миллиампер |
| Ток в цепи анода пентода | 1.6 ± 0.55 | миллиампер |
| Ток в цепи второй сетоки | 0.35 ± 0,15 | миллиампер |
| Крутизна характеристики пентода | 0.625 ± 0.145 | мА/В |
| Крутизна характеристики пентода при напряжении накала 0.95 вольт | 0.38 | мА/В |
Электрические данные в триодном включении
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение на аноде | 67.5 | Вольт |
| Напряжение смещения на первой сетке | 0 | Вольт |
| Ток в цепи анода | 2 | миллиампер |
| Крутизна характеристики | 0.85 | мА/В |
| Внутреннее сопротивление | 17 | кОм |
| Коэффициент усиления | 14 |
Междуэлектродные емкости
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Входная | 2.2 | пФ |
| Выходная | 2.4 | пФ |
| Проходная | 0.2 | пФ |
Предельно допустимые электрические величины
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Напряжение накала | 0.95 - 1.4 | Вольт |
| Наибольшее напряжение на аноде пентода | 100 | Вольт |
| Наибольшее напряжение на второй сетке | 75 | Вольт |
| Наибольшее напряжение на первой сетке | 0 | Вольт |
| Наибольший ток в цепи катода | 4 | миллиампер |
| Наибольшее сопротивление в цепи первой сетки | 1 | МОм |
